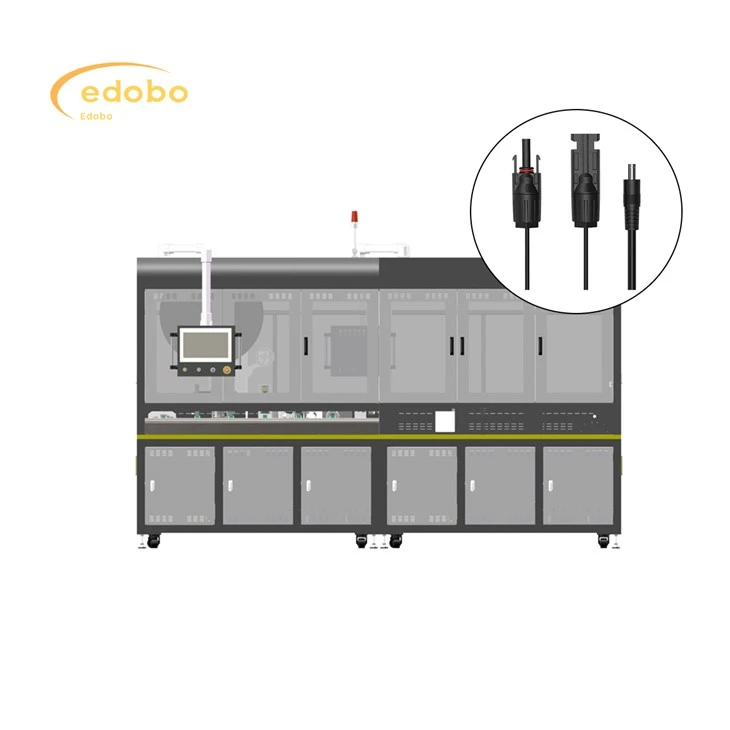

Solari Panel Junction Kaxxa Crimping Magna

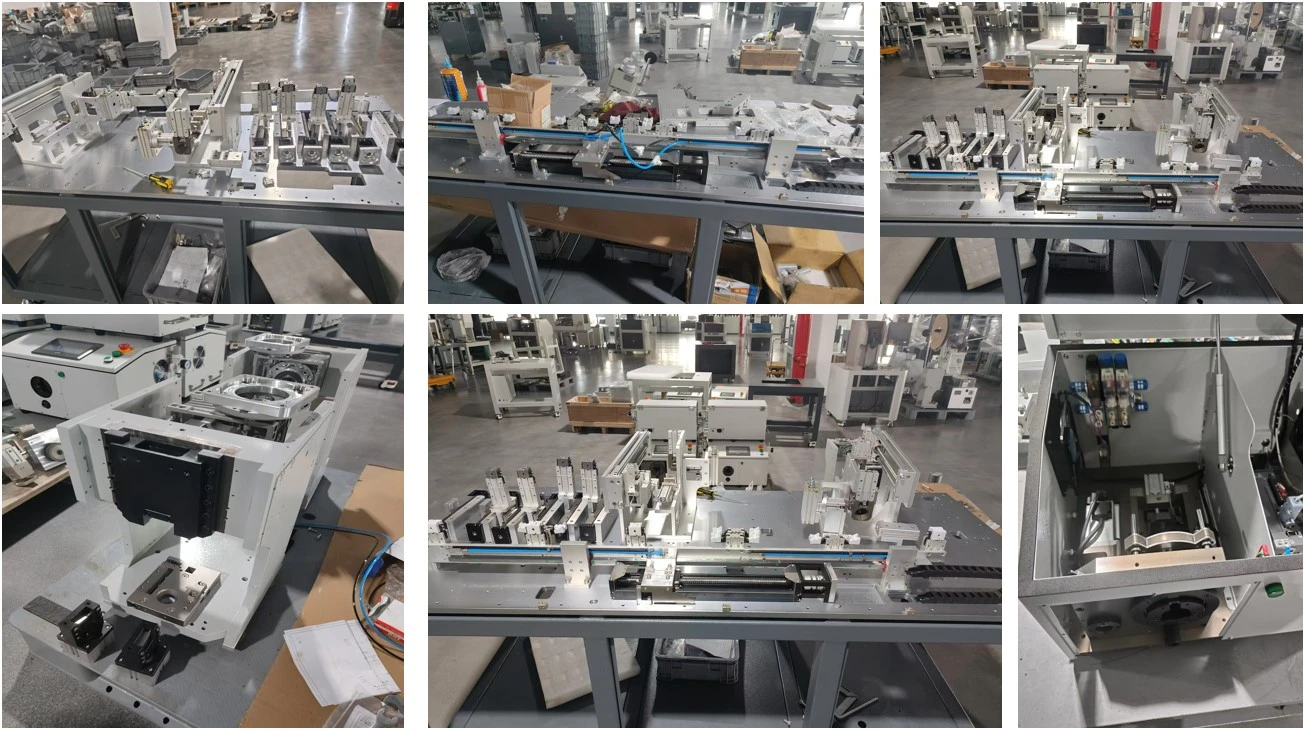

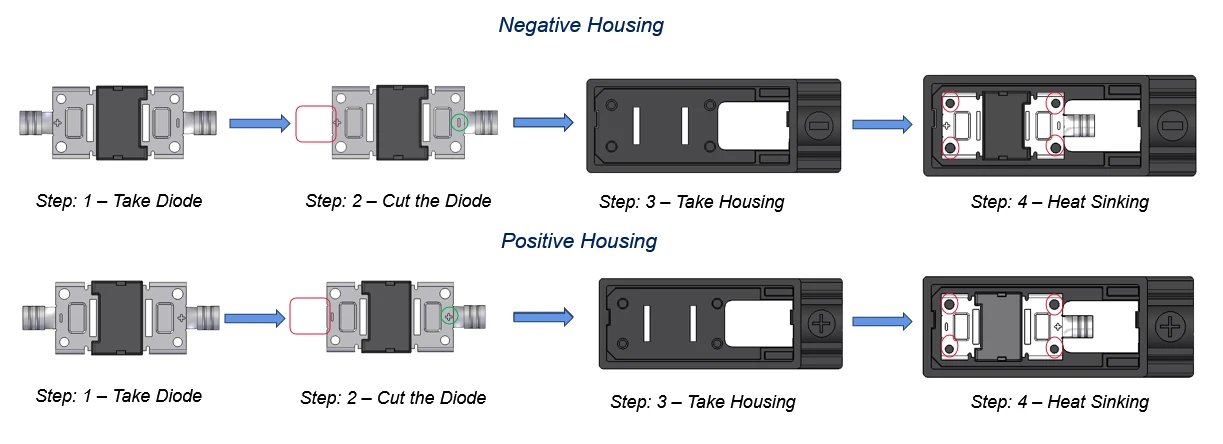

1. Ħu dijodu:

Operatur (jew magna pick-and-post f'sett ta 'semi-awtomatizzat) jirkupra dijodu.

2. Aqta 'd-dijodu:

Iċ-ċomb tad-dijodu (il-wajers tal-metall li jestendu mill-ġisem tad-dijodu) huma mirquma għat-tul korrett. L-immaġni turi punti ħomor, possibilment fejn isseħħ il-qatgħa. Qtugħ preċiż huwa kruċjali biex jiġi żgurat tajbin u kuntatt elettriku xieraq.

3. Ħu l-akkomodazzjoni:

L-akkomodazzjoni xierqa (jew l- "akkomodazzjoni negattiva" jew l- "akkomodazzjoni pożittiva") hija rkuprata.

4. Saħħan l-għarqa:

Id-dijodu mirqum huwa mdaħħal fl-akkomodazzjoni. Iċ-ċrieki ħomor x'aktarx jindikaw il-punti ta 'kuntatt fejn id-dijodu jwassal jagħmel kuntatt elettriku ma' partijiet tal-metall ġewwa l-akkomodazzjoni. Dan il-pass jipprovdi wkoll għarqa tas-sħana - Trasferiment tas-sħana 'l bogħod mid-dijodu.

Polarità: Il-proċess huwa separat b'mod ċar fi "akkomodazzjoni negattiva" u "djar pożittivi", li jindikaw li l-polarità tad-dijodu (terminali pożittivi u negattivi) hija kritika. Il-housings huma ddisinjati b'mod differenti biex jiżguraw li d-dijodu jiddaħħal b'mod korrett.

Kuntatt elettriku: Il-pass "għarqa tas-sħana" jimplika li d-dijodu jwassal kuntatt elettriku sod ma 'elementi konduttivi fl-akkomodazzjoni. Dan huwa essenzjali biex il-kaxxa tal-ġonta tiffunzjona b'mod korrett.

Kontroll tal-kwalità:

Spezzjoni viżwali tad-dijodi qabel u wara l-qtugħ.

Iċċekkja l-polarità tad-dijodu.

L-iżgurar ta 'inserzjoni u bilqiegħda xierqa tad-dijodu fi ħdan id-djar.

Potenzjalment, ittestjar elettriku biex tivverifika l-konnessjoni.

Aktar assemblaġġ: Din hija biss parti waħda mill-assemblaġġ ġenerali tal-kaxxa tal-ġonta. Wara din l-integrazzjoni tad-dijodu, ikun hemm aktar passi, bħal:

Konnessjoni tal-wajers interni.

Twaħħal il-kaxxa tal-ġonta mal-pannell solari.

Qatgħa jew siġillar tal-kaxxa tal-ġonta biex tipproteġiha mill-ambjent.

Żieda ta 'glandoli jew konnetturi tal-kejbil.

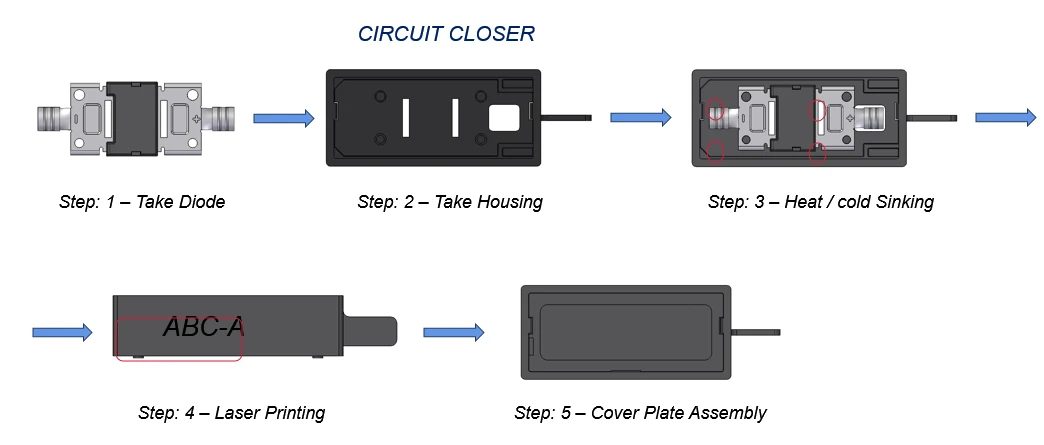

Pass 1: Ħu Diode:

Dijodu jinġabar (jew manwalment jew permezz ta 'sistema awtomatizzata).

Pass 2: Ħu akkomodazzjoni:

L-akkomodazzjoni xierqa

Pass 3: Sħana / għarqa kiesħa:

Dan il-pass jgħaqqad diversi azzjonijiet:

Inserzjoni tad-dijodu: Id-dijodu jiddaħħal fl-akkomodazzjoni.

Konnessjoni Elettrika: Iċ-ċomb tad-dijodu jagħmlu kuntatt ma 'elementi konduttivi fl-akkomodazzjoni.

Qtugħ: Iċ-ċomb tad-dijodu m'għadhomx bżonn qtugħ.

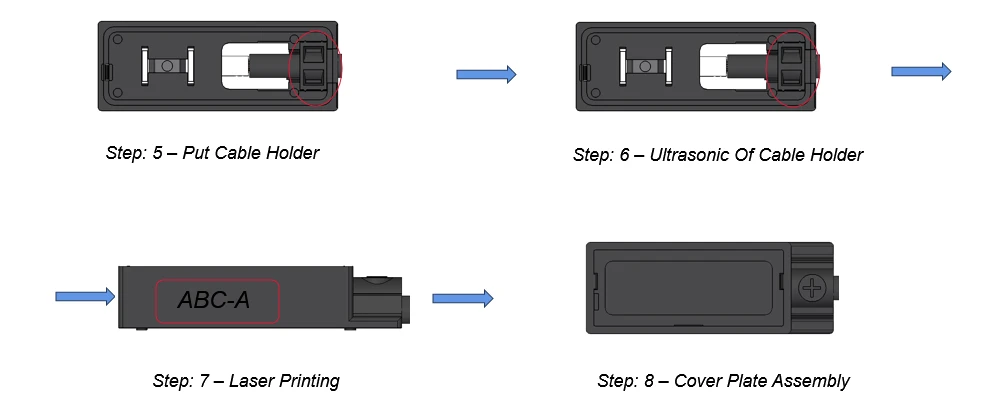

Pass 4: Stampar bil-lejżer:

L-akkomodazzjoni hija mmarkata b'informazzjoni ta 'identifikazzjoni (eż., "ABC-A") bl-użu ta' sistema ta 'stampar / inċiżjoni bil-lejżer.

Pass 5: Assemblea tal-Pjanċa tal-Qoxra:

Il-pjanċa tal-qoxra hija mwaħħla mal-akkomodazzjoni, li tagħlaq il-komponenti interni.

1. Il-materja prima meħtieġa għall-produzzjoni ta 'dan it-tagħmir huma: korp tal-kaxxa negattiva ċentrali u moduli korrispondenti (tubi), blokki ta' pressjoni, kejbils bil-konnetturi installati.

2. Ir-realizzazzjoni tal-funzjoni

① It-tmigħ awtomatiku tal-korp tal-kaxxa negattiva ċentrali. It-tmigħ awtomatiku tal-modulu. Assemblaġġ u irbattar tal-modulu mal-korp tal-kaxxa. Test tal-prestazzjoni elettrika tal-korp intermedju, kodifikazzjoni. Ħatt awtomatiku.

② (Korp tal-Kaxxa Pożittiva u Negattiva) Manwal tal-kejbil tal-kejbil, tqaxxir awtomatiku tal-kejbil, irbattar (bis-senser tal-pressjoni), issaldjar, spezzjoni viżwali CCD, installazzjoni awtomatika tal-blokka tal-pressjoni, wweldjar ultrasoniku awtomatiku, ittestjar awtomatiku tal-prestazzjoni elettrika, kodifikazzjoni awtomatika, kodifikazzjoni awtomatika, ħatt awtomatiku.

3. Rekwiżiti tat-tagħmir

① Il-partijiet kollha li jiġu f'kuntatt ma 'materja prima għandhom jiġu llustrati biex jiġi żgurat li l-wiċċ ta' materja prima ma jkunx imħassar, mibrux jew mibrux.

② Tiżgura proporzjon ta 'kompressjoni tal-wajer tal-irbattuti.

③ L-iwweldjar ultrasoniku tal-blokka tas-siġillar għandu forza ta 'twaħħil ta' xejn inqas minn 350 N

④ Kejl elettriku u integrazzjoni tad-dejta tal-kodiċi. ⑤c / t: 4 sekondi.

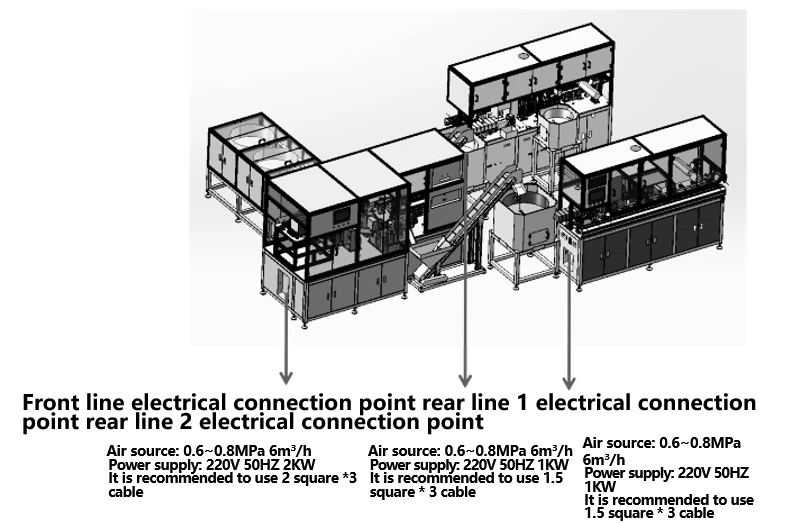

1. Il-linja ta 'produzzjoni hija adattata għall-ipproċessar awtomatizzat ta' kejbils fotovoltajċi. Il-linja ta 'produzzjoni flussi mix-xellug għal-lemin u tista' tikseb tqaxxir tal-wajer, crimping terminali, sejbien tas-CCD, kamin tal-konnettur, brim tal-ġewż, kaxxa tal-ġonta crimping, sejbien tas-CCD

2. Dijametru tal-wajer applikabbli: 4mm²

3. Tul tal-linja: 15 0 mm -600 mm, tolleranza ± 0.002 * l +1 mm;

4. Firxa tat-tul tal-qoxra: 1-9 mm;

5. Ritmu ta 'produzzjoni: akbar minn jew daqs 4 sekondi;

6. Daqs tal-Ospitanti: 1200 × 4000 × 2400mm

7. Sistema Operattiva tal-Magni tal-Bniedem: L-interface tal-iskrin li jista 'jintlaħaq huwa sempliċi u ċar, li jippermetti kontroll rapidu tal-operazzjoni tal-magna. Il-parametri kollha jistgħu jiġu ssettjati u maħżuna faċilment, u l-istruzzjonijiet tal-operazzjoni huma murija b'mod intuwittiv u sempliċi permezz ta 'immaġini. Jidħol b'funzjoni ta 'protezzjoni tal-password ta' livell 4- (bil-permessi maqsuma f'operatur, kontroll tal-kwalità, tekniku, u maniġer), dawl tal-ħsara, u koordinazzjoni tal-kodiċi tal-ħsarat għall-manutenzjoni, il-kisba ta 'manutenzjoni faċli u tnaqqis fl-ispejjeż;

8. Il-biċċa l-kbira tal-istazzjonijiet tax-xogħol jużaw prodotti maturi għall-integrazzjoni biex jiżguraw l-istabbiltà tal-prodott;

9. L-adozzjoni ta 'sistema ta' kontroll tal-mutur servo biex tiżgura l-eżattezza tal-prodott;

10. Il-programm jista 'jaħżen sa 100 fajl u jista' jkun aċċessat billi jintgħażel in-numru tal-programm. Is-server tad-database jiġbor dejta tal-produzzjoni u jorganizza l-kwalità għal-linja ta 'produzzjoni, u jagħmilha konvenjenti għas-sistema ta' fuq (MES jew ERP) biex tiġi estratt dejta u traċċa d-dejta tal-ipproċessar waqt il-produzzjoni tal-prodott permezz tan-netwerk;
