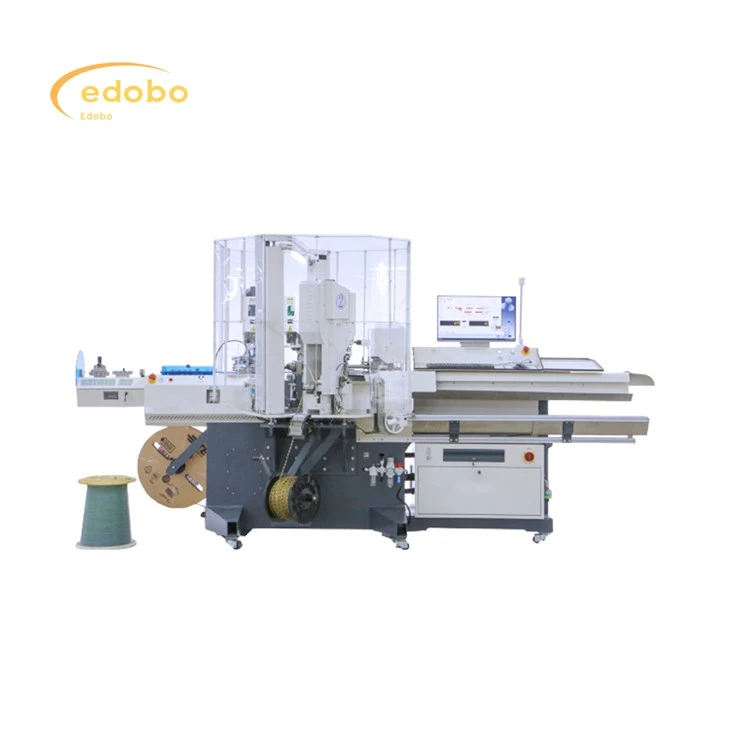

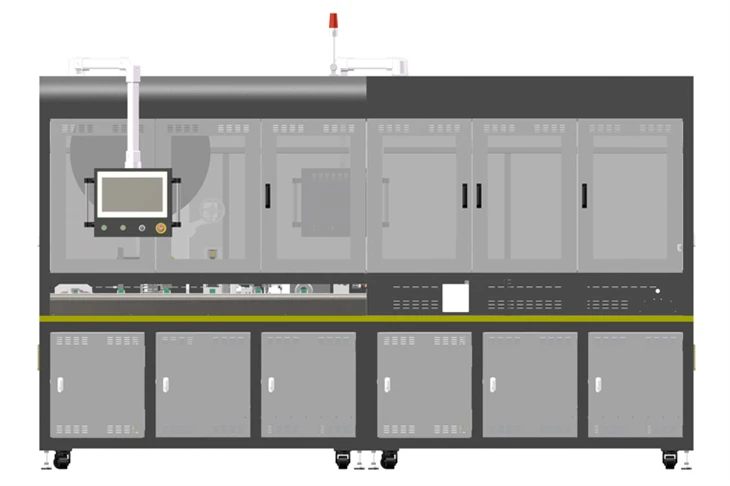

Linja tal-produzzjoni tal-linja tal-konnessjoni tal-pannell solari MC4

Assemblaġġ ta 'konnetturi pożittivi u negattivi

Pol negattiv (konnettur femminili):

1. Agħmel akkomodazzjoni (konnettur femminili):Ibda bl-akkomodazzjoni tal-konnettur tan-nisa.

2.I-RING INSERT FIL-Djar (Konnettur tan-Nisa):Daħħal l-O-ring fl-akkomodazzjoni tan-nisa.

3. Assemblea ta 'Grommet & Collet (konnettur femminili):Arma l-grommet u l-collet għall-konnettur tan-nisa.

4. Twaqqif ta 'assemblaġġ grommet f'akkomodazzjoni (konnettur femminili):Daħħal il-grommet u l-collet immuntati fl-akkomodazzjoni tan-nisa.

5. Assemblea Cap (Konnettur tan-Nisa):Waħħal il-kappa mal-akkomodazzjoni tal-konnettur tan-nisa.

Pol pożittiv (konnettur maskili):

1. Agħmel akkomodazzjoni (konnettur maskili):Ibda bl-akkomodazzjoni tal-konnettur maskili.

2. Assemblea ta 'Grommet & Collet (konnettur maskili):Arma l-grommet u l-collet għall-konnettur maskili.

3. Twaqqif ta 'assemblaġġ grommet f'akkomodazzjoni (konnettur maskili):Daħħal il-grommet u l-collet immuntati fl-akkomodazzjoni maskili.

4. Assemblea Cap (konnettur maskili):Waħħal il-kappa mal-akkomodazzjoni tal-konnettur maskili.

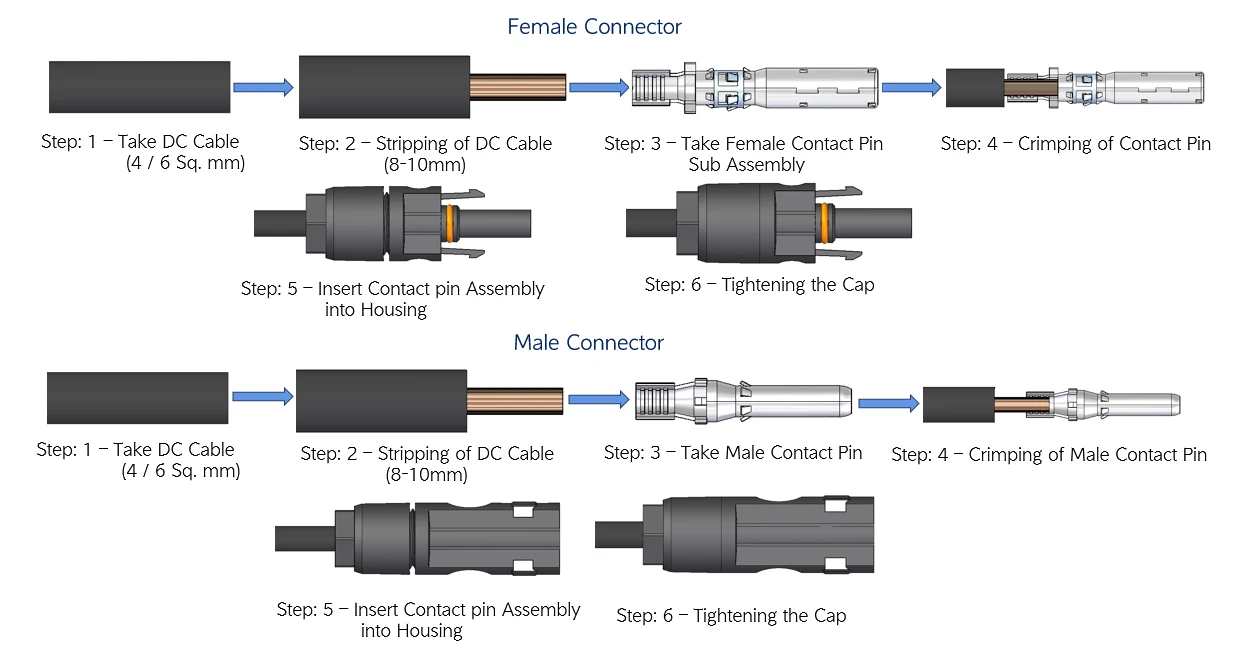

Il-passi tat-terminal crimping jinkludu prinċipalment il-passi li ġejjin:

2. Agħmel kejbil DC:Ipprepara kejbil DC.

2. Ipprepara l-kejbil:Strixxa tul ta 'insulazzjoni mill-kejbil DC (wajer).

3. Agħżel il-pin tal-kuntatt:Ħu l-assemblaġġ tal-pin tal-kuntatt femminili jew maskili

4. Aqta 'l-pin tal-kuntatt:Poġġi l-wajer imqaxxar fil-pin tal-kuntatt u uża għodda crimping biex twaħħal il-pin tal-kuntatt mal-wajer.

5.Serti fl-akkomodazzjoni:Daħħal l-assemblaġġ tal-pin tal-kuntatt imdawwal fil-akkomodazzjoni tal-konnettur.

6. Issikka l-kappa:Żgura l-għatu fuq l-akkomodazzjoni biex tlesti l-konnettur.

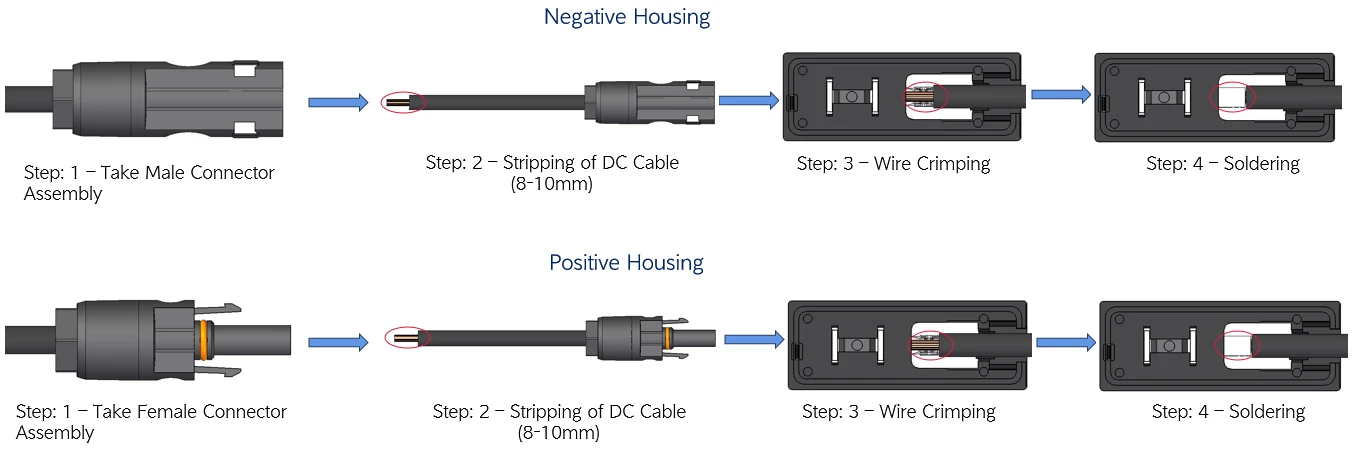

Il-wajer qed jiġi mdaħħal direttament fil-kaxxa tal-junction:

Ħu Assemblea tal-Konnettur:Ħu l-assemblaġġ tal-konnettur maskili jew femminili.

Strixxa l-kejbil:Strixxa 8-10 mm ta 'insulazzjoni mill-kejbil DC.

Wajer crimping:Crimp il-wajer imqaxxar direttament fil-kaxxa tal-junction. Il-kaxxa tal-ġonta se jkollha terminali interni (ħafna drabi tabs jew konnetturi tal-metall) iddisinjati biex jirċievu u jżommu l-wajer b'mod sigur.

Issaldjar (iffissat):Issaldja l-konnessjoni. L-istann se jżid saħħa addizzjonali u jgħin biex jipprevjeni l-korrużjoni fil-konnessjoni.

1. Din il-linja ta 'produzzjoni tintuża prinċipalment għall-proċessi li ġejjin: tagħbija tal-kejbil, arranġament tal-kejbil, għalf tal-kejbil u ddritt, qtugħ tal-kejbil, crimping tal-kejbil, spezzjoni viżwali, inserzjoni tal-konnettur, kamin tal-konnettur, eċċ.

2. Is-sorsi tal-enerġija meħtieġa huma l-elettriku u l-arja kkompressata. Kull unità tax-xogħol u conveyor taħdem flimkien biex issir waħda.

3

4. Id-disinn tat-tagħmir iqis bis-sħiħ l-ergonomija u s-sigurtà tal-operazzjoni tal-fabbrika. It-tagħmir jista 'jgħodd awtomatikament il-produzzjoni tal-produzzjoni.

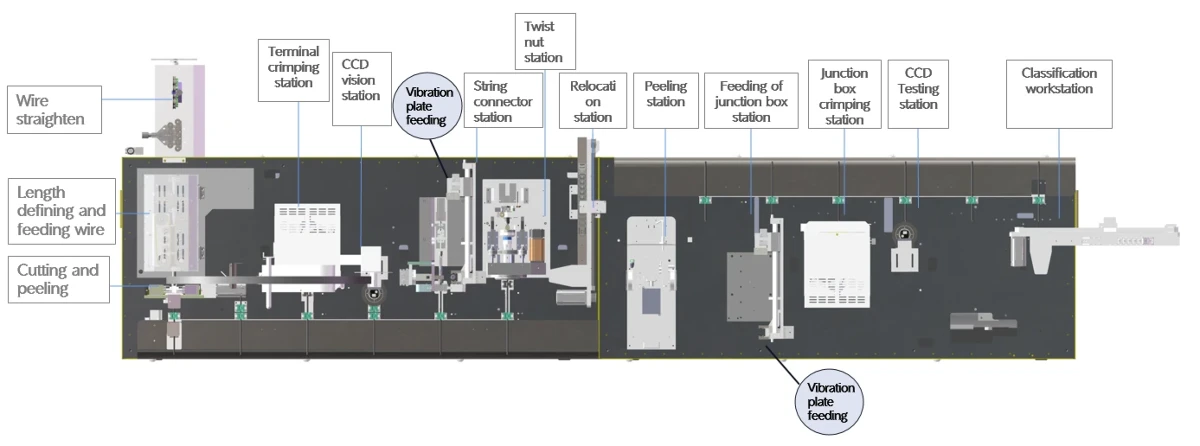

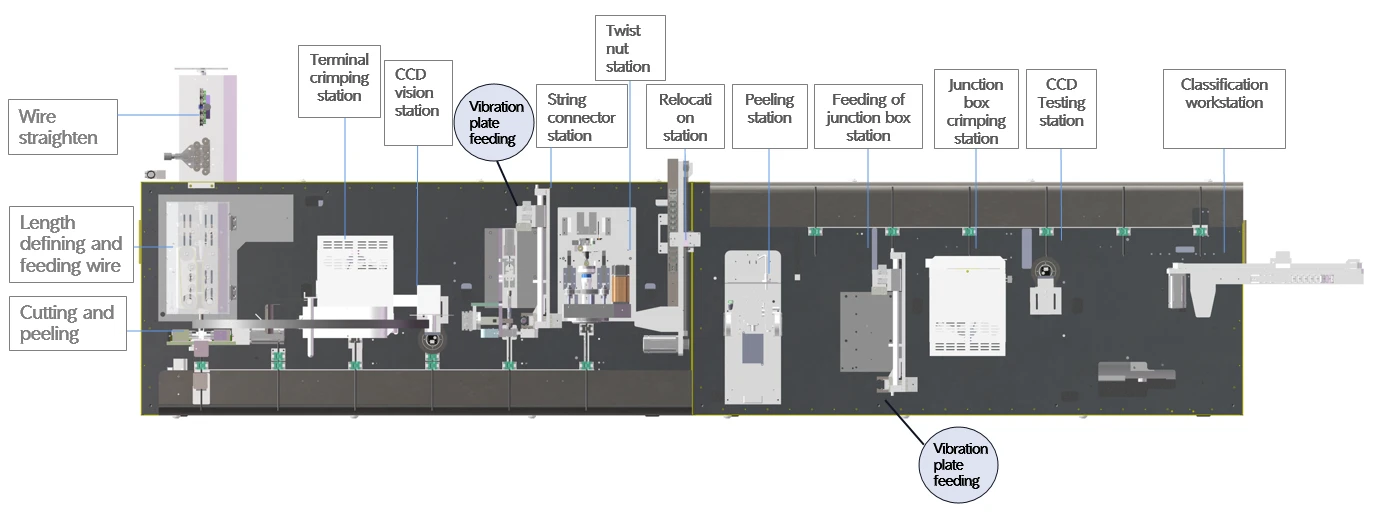

1. Il-linja ta 'produzzjoni hija adattata għall-ipproċessar awtomatizzat ta' kejbils fotovoltajċi. Il-linja ta 'produzzjoni flussi mix-xellug għal-lemin u tista' tikseb tqaxxir tal-wajer, crimping terminali, sejbien tas-CCD, kamin tal-konnettur, brim tal-ġewż, kaxxa tal-ġonta crimping, sejbien tas-CCD

2. Dijametru tal-wajer applikabbli: 4mm²

3. Tul tal-linja: 15 0 mm -600 mm, tolleranza ± 0.002 * l +1 mm;

4. Firxa tat-tul tal-qoxra: 1-9 mm;

5. Ritmu ta 'produzzjoni: akbar minn jew daqs 4 sekondi;

6. Daqs tal-Ospitanti: 1200 × 4000 × 2400mm

7. Sistema Operattiva tal-Magni tal-Bniedem: L-interface tal-iskrin li jista 'jintlaħaq huwa sempliċi u ċar, li jippermetti kontroll rapidu tal-operazzjoni tal-magna. Il-parametri kollha jistgħu jiġu ssettjati u maħżuna faċilment, u l-istruzzjonijiet tal-operazzjoni huma murija b'mod intuwittiv u sempliċi permezz ta 'immaġini. Jidħol b'funzjoni ta 'protezzjoni tal-password ta' livell 4- (bil-permessi maqsuma f'operatur, kontroll tal-kwalità, tekniku, u maniġer), dawl tal-ħsara, u koordinazzjoni tal-kodiċi tal-ħsarat għall-manutenzjoni, il-kisba ta 'manutenzjoni faċli u tnaqqis fl-ispejjeż;

8. Il-biċċa l-kbira tal-istazzjonijiet tax-xogħol jużaw prodotti maturi għall-integrazzjoni biex jiżguraw l-istabbiltà tal-prodott;

9. L-adozzjoni ta 'sistema ta' kontroll tal-mutur servo biex tiżgura l-eżattezza tal-prodott;

10. Il-programm jista 'jaħżen sa 100 fajl u jista' jkun aċċessat billi jintgħażel in-numru tal-programm. Is-server tad-database jiġbor dejta tal-produzzjoni u jorganizza l-kwalità għal-linja ta 'produzzjoni, u jagħmilha konvenjenti għas-sistema ta' fuq (MES jew ERP) biex tiġi estratt dejta u traċċa d-dejta tal-ipproċessar waqt il-produzzjoni tal-prodott permezz tan-netwerk;
