Tagħmir tal-produzzjoni tal-konnettur tal-pannell solari

Il-linja ta 'produzzjoni tal-konnettur tal-pannell solari tagħna għandha firxa komprensiva ta' tagħmir awtomatizzat, li jaħdmu flimkien biex iwasslu proċess effiċjenti ħafna. Is-sistema tibda b'kontenut ta 'wajer ta' tul fiss, li jqassam wajer f'tulijiet preċiżi. Feeder tal-wajer (trasferiment), li juża klampi, imbagħad jittrasporta l-wajers maqtugħin bejn l-istazzjonijiet tax-xogħol. Dawn l-istazzjonijiet jinkludu magna tal-qtugħ u tqaxxir għat-tneħħija tal-insulazzjoni, magna tal-crimping biex twaħħal il-konnetturi, u stazzjon fakultattiv tad-daqs tal-crimp għall-assigurazzjoni tal-kwalità. L-alimentatur tal-wajer (trasferiment) ikompli jċaqlaq il-konnetturi parzjalment immuntati mal-magna tal-kamin tal-konnettur u l-magna tal-brim tal-ġewż, awtomatizza l-istadji tal-assemblaġġ finali. Magna ddedikata tat-tqaxxir tal-kejbil tipprepara kejbils billi tneħħi l-ġakketta ta 'barra. Il-proċess jikkonkludi b'magna ta 'klassifikazzjoni offline, li awtomatikament issortja konnetturi lesti, li tifred prodotti tajbin (OK) minn unitajiet difettużi (NG), li tiggarantixxi biss konnetturi ta' l-aqwa kwalità li jħallu l-linja ta 'produzzjoni. Dan l-approċċ integrat u awtomatizzat itejjeb b'mod sinifikanti l-veloċità tal-produzzjoni, inaqqas l-immaniġġjar manwali u jimminimizza r-riskju ta 'żbalji.

Ibgħat l-inkjesta

Deskrizzjoni

Parametri tekniċi

Solar Panels Production Automatic Trimming

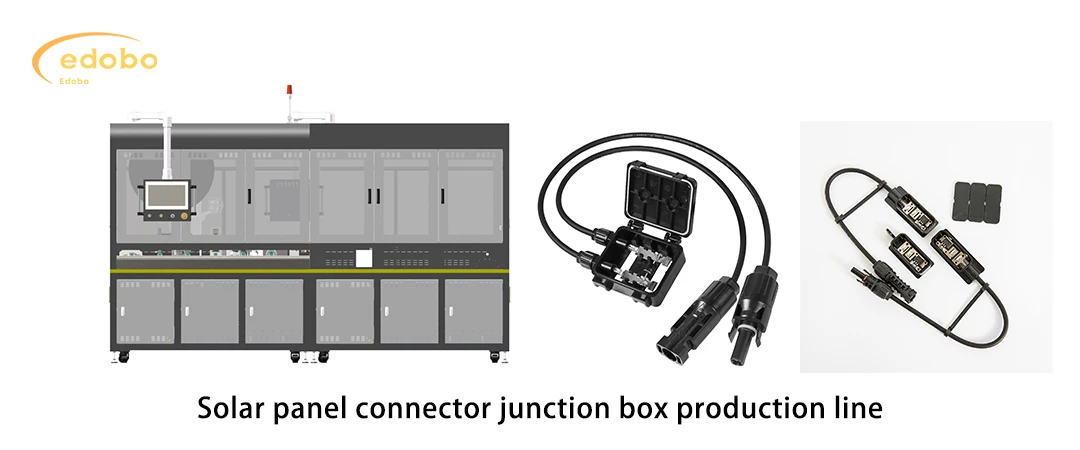

Solar panel connector junction box production line

produc features

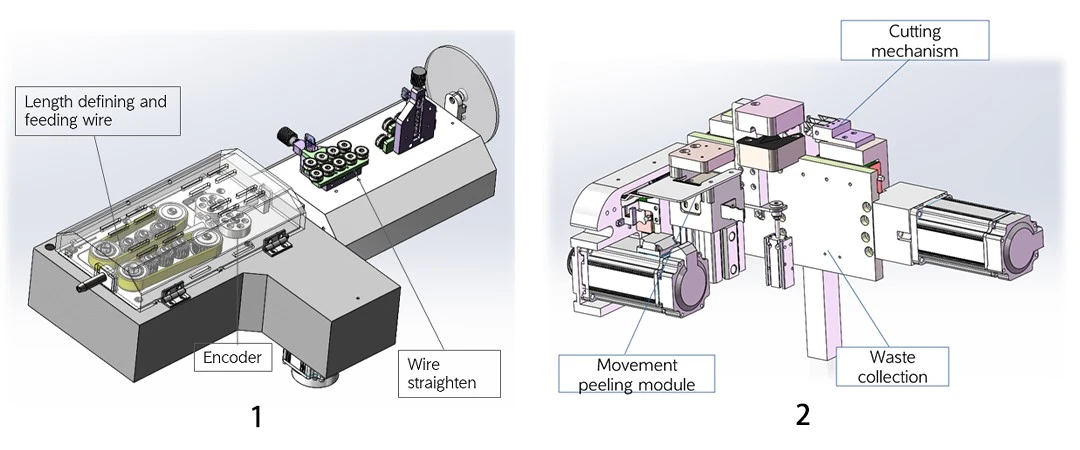

Fixed Length Wire Feeder

1. Feeder tal-wajer tat-tul iffissat:Jiżgura tulijiet tal-wajer preċiżi u konsistenti għall-ipproċessar ottimali.

L-adozzjoni ta 'sistema kompletament servo u proċessar b'ċirkwit magħluq biex tiżgura l-istabbiltà tat-tul tal-linja tat-tqattigħ;

2. Magna tat-tqaxxir u t-tqaxxir:Awtomat il-qtugħ u t-tqaxxir tal-insulazzjoni, u tħejji wajers għall-crimping.

Meta titqaxxar, ma tobrox jew aqta 'l-wajer tar-ram; Tqaxxir u tqaxxir

Mgħammar b'sistema ta 'ġbir ta' skart biex tiġbor u tipproċessa l-ġilda tal-ħajt maqtugħ.

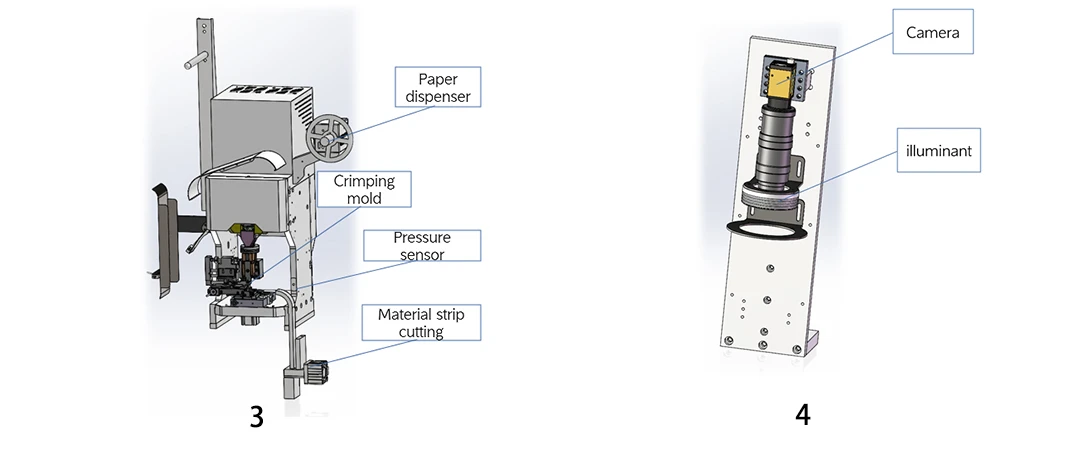

Crimping machine

3. Magna tal-qligħ:L-istazzjon itemm prinċipalment il-crimping ta 'terminali u wajers. Il-qawwa tadotta sistema servo bi preċiżjoni tal-crimping ta '± 0. 02mm;

Il-workstation huwa mgħammar b'monitoraġġ tal-pressjoni OES biex jinstab il-kwalità tal-crimping;

4.Kimpja stazzjon ta 'skoperta tad-daqs (mhux obbligatorju):Jipprovdi kontroll tal-kwalità billi jivverifika d-dimensjonijiet tal-crimp, u jiżgura prestazzjoni konsistenti.

Il-modulu jadotta sistema viżwali biex jispezzjona prinċipalment id-dehra ta 'wajers tar-ram esposti, pożizzjonijiet tal-crimping tal-wajer tar-ram, eċċ;

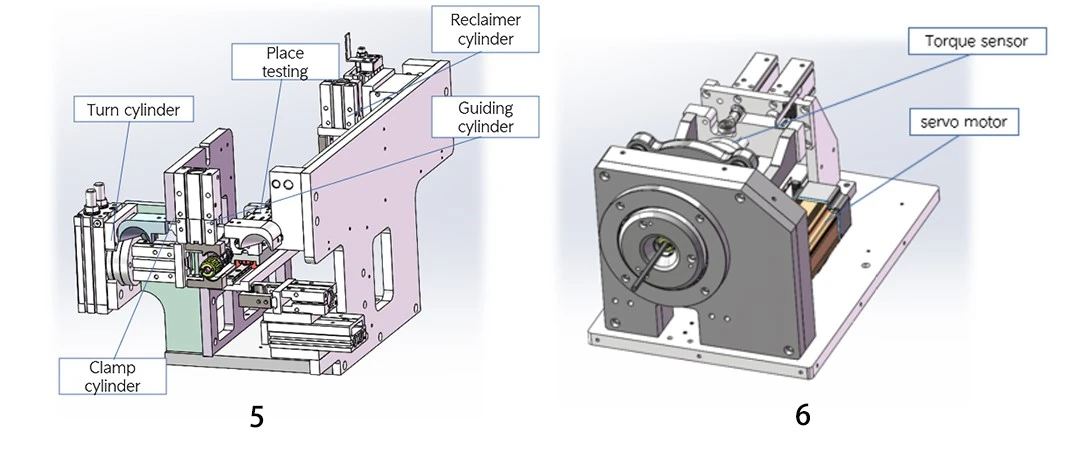

Connector threading machine and nut twisting machine

5. Magna tal-kamin tal-konnettur:Awtomat il-proċess li tiddaħħal wajers fil-housings tal-konnettur.

L-istazzjon itemm prinċipalment il-funzjoni li ddaħħal il-kejbils ma 'terminali mdaħħla f'konnetturi;
L-istazzjon huwa mgħammar b'sensers fil-post biex jiskopri jekk it-terminali humiex imdaħħla sewwa;

6. Magna li tgħawweġ:Tafens sew il-ġewż fuq konnetturi, u tlesti l-assemblaġġ.

L-istazzjon huwa mgħammar b’senser tal-pożizzjoni biex jiskopri jekk il-konnettur huwiex imdaħħal fil-post;
Mgħammar b'senser tat-torque li jista 'jindividwa l-kobor tat-torque f'ħin reali

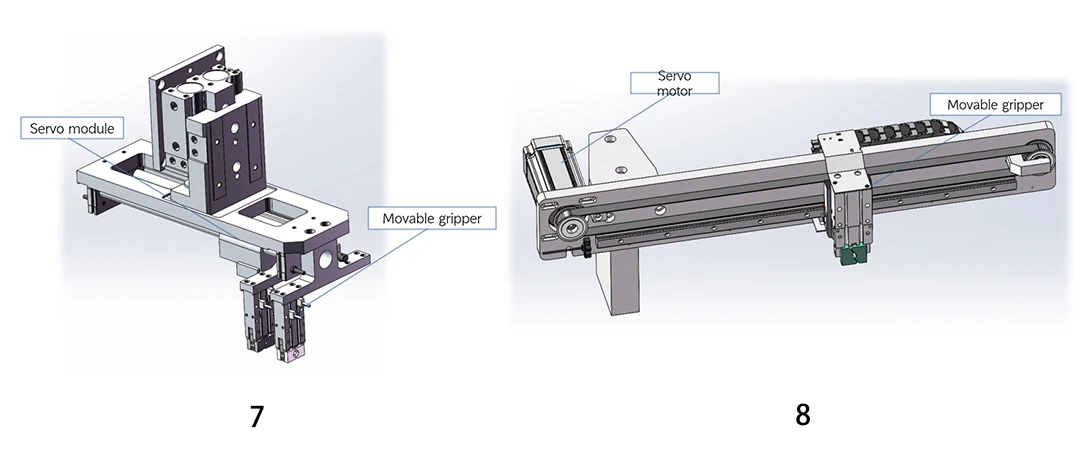

Wire transfer clamp

7. Relokazzjoni tal-Istazzjon:L-istazzjon itemm prinċipalment it-trasferiment tal-wajers biex jiffaċilita l-ipproċessar tat-tarf l-ieħor.

8. Magna tal-Klassifikazzjoni Offline:Awtomatikament issortja prodotti lesti, li tifred tajjeb (OK) minn unitajiet difettużi (NG).

Il-post tax-xogħol itemm prinċipalment il-linja offline tal-prodotti;
L-użu ta 'muturi servo jista' jissepara prodotti difettużi minn prodotti tajbin;

Solar Panels Production Automatic Trimming

production machine

Solar Panels Production Automatic Trimming

Karatteristika	Speċifikazzjoni
Firxa tal-ipproċessar	Stazzjonijiet ta 'mmuntar customizable bbażati fuq il-mudell tal-konnettur
Kapaċità ta 'produzzjoni	15-20 pcs / min
Funzjoni	Assemblaġġ kompletament awtomatiku tal-komponenti kollha tal-konnettur
Temperatura operattiva	0-40 grad (32-104 grad f)
Umdità	40%-80%
Rata ta 'kwalifika tal-prodott	Akbar minn jew daqs 99%
Pressjoni tal-arja	0. 5 MPa - 0. 7 MPa (jeħtieġ sors nadif u ta 'arja niexfa)
Provvista ta 'enerġija	AC 220V / 50Hz

Solar Panels Production Automatic Trimming
