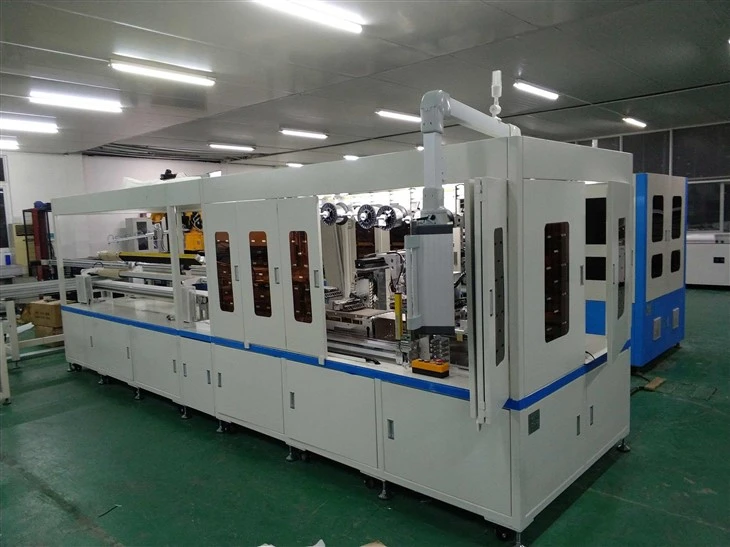

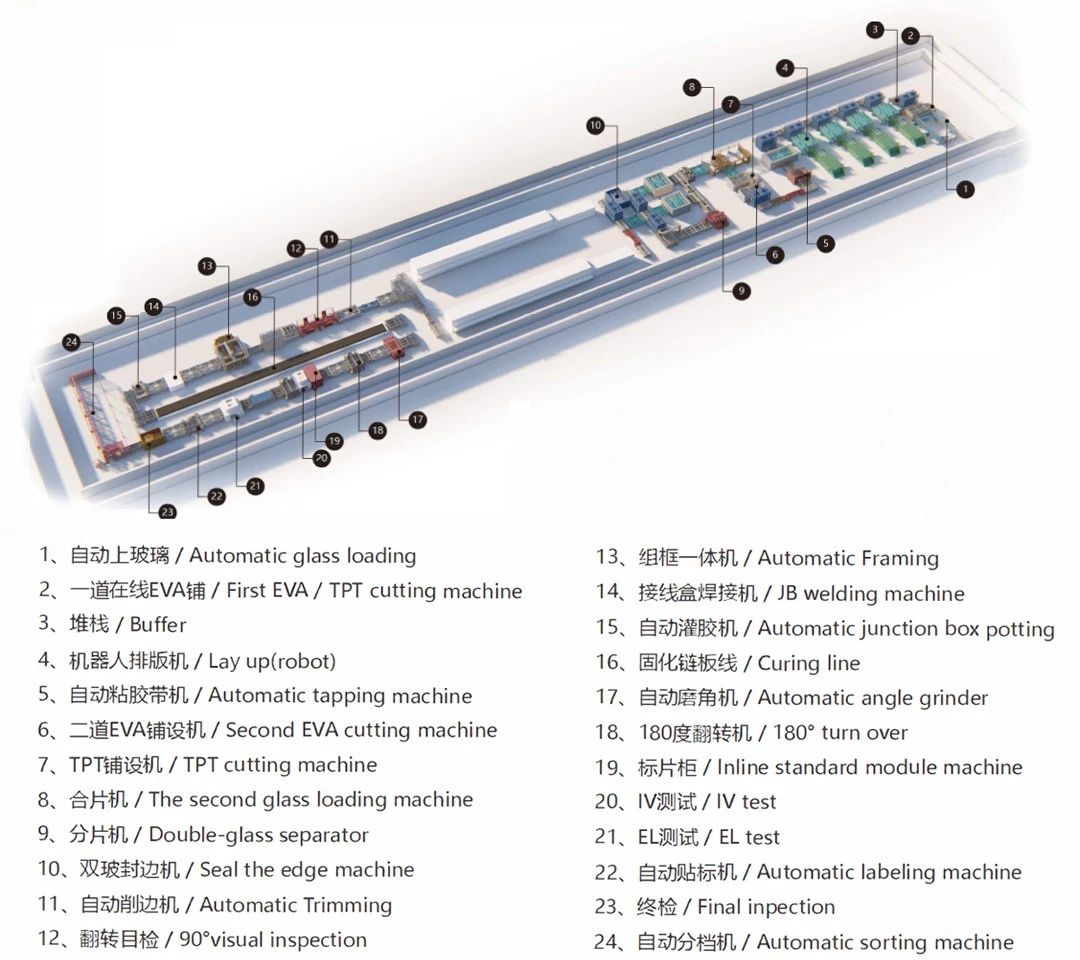

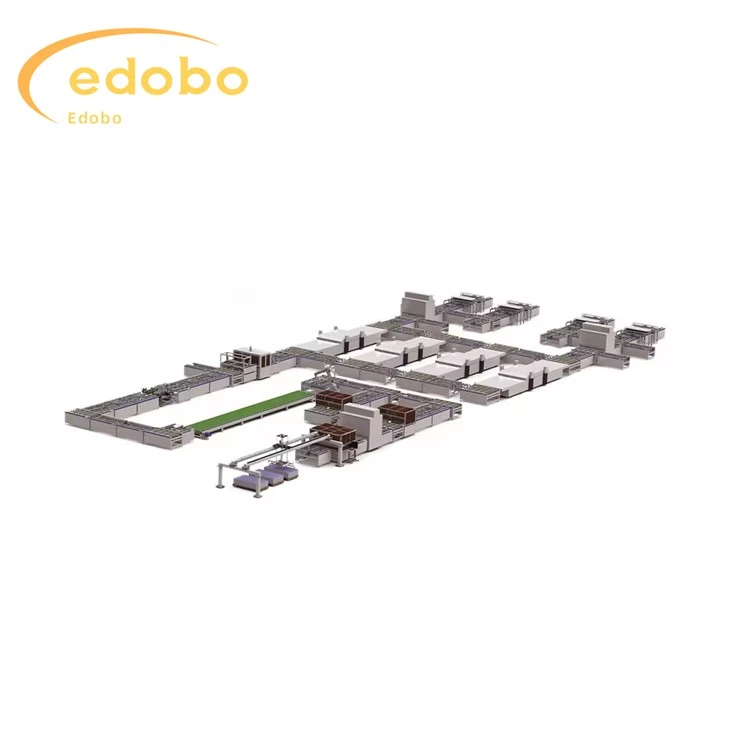

Tlesti Linja ta 'Produzzjoni tal-Panel Solari

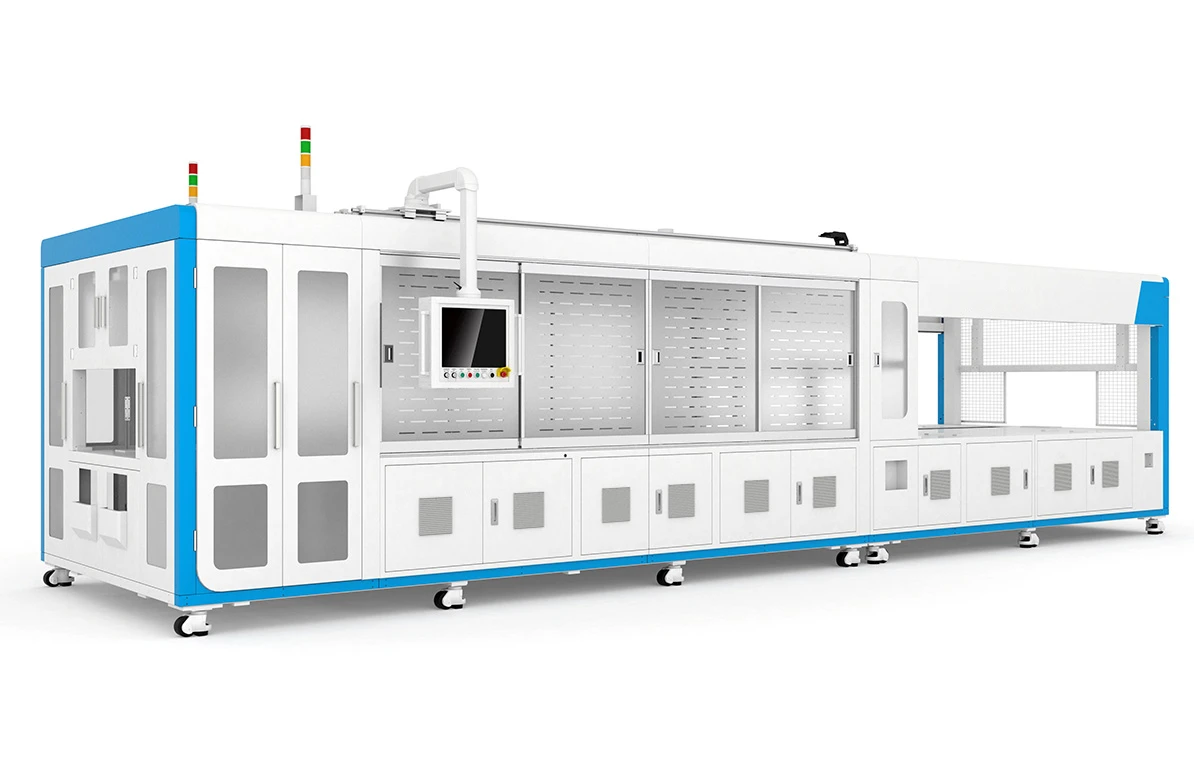

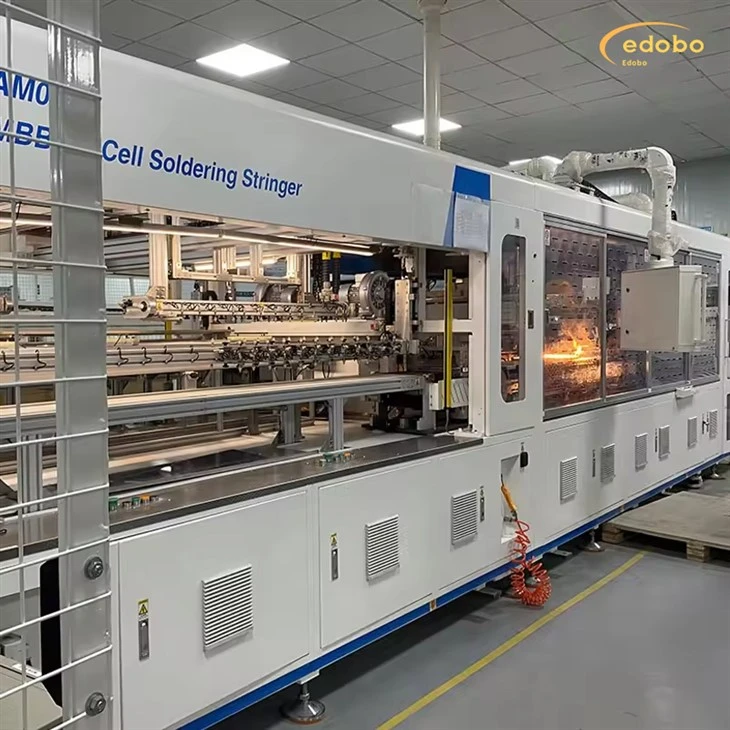

1.String magna tal-iwweldjar

1. Stringer b'żewġ binarji ta 'veloċità għolja li jappoġġja l-iwweldjar ta' ċelloli solari b'wisgħat 'il fuq minn 30mm, li jimla l-vojt domestiku għal stringers b'veloċità għolja f'din l-ispeċifikazzjoni u joffri lill-klijenti soluzzjoni versatili b'magna waħda għal applikazzjonijiet multipli.

2. Mgħammar b'funzjonijiet ta 'pożizzjonament u skoperta tal-viżjoni, flimkien ma' tagħbija robotika.

3. Karatteristiċi funzjonijiet awtomatiċi ta 'liwi u qtugħ ta' żigarella, li effettivament inaqqas il-ksur taċ-ċelluli kkawżat mill-ispazjar taż-żigarella.

4. Jutilizza t-teknoloġija ta 'l-iwweldjar infra-aħmar mingħajr kuntatt adottata l-aktar, li tiżgura tisħin uniformi kemm taċ-ċelloli kif ukoll taż-żigarella, u tnaqqas ir-rati ta' ksur.

5. Mgħammar b'żoni ta 'temperatura multipli, li jippermettu tisħin u tkessiħ gradwali biex jimminimizzaw b'mod effettiv il-ksur.

6. Funzjoni ta 'spezzjoni tas-sekwenza EL fakultattiva għall-output.

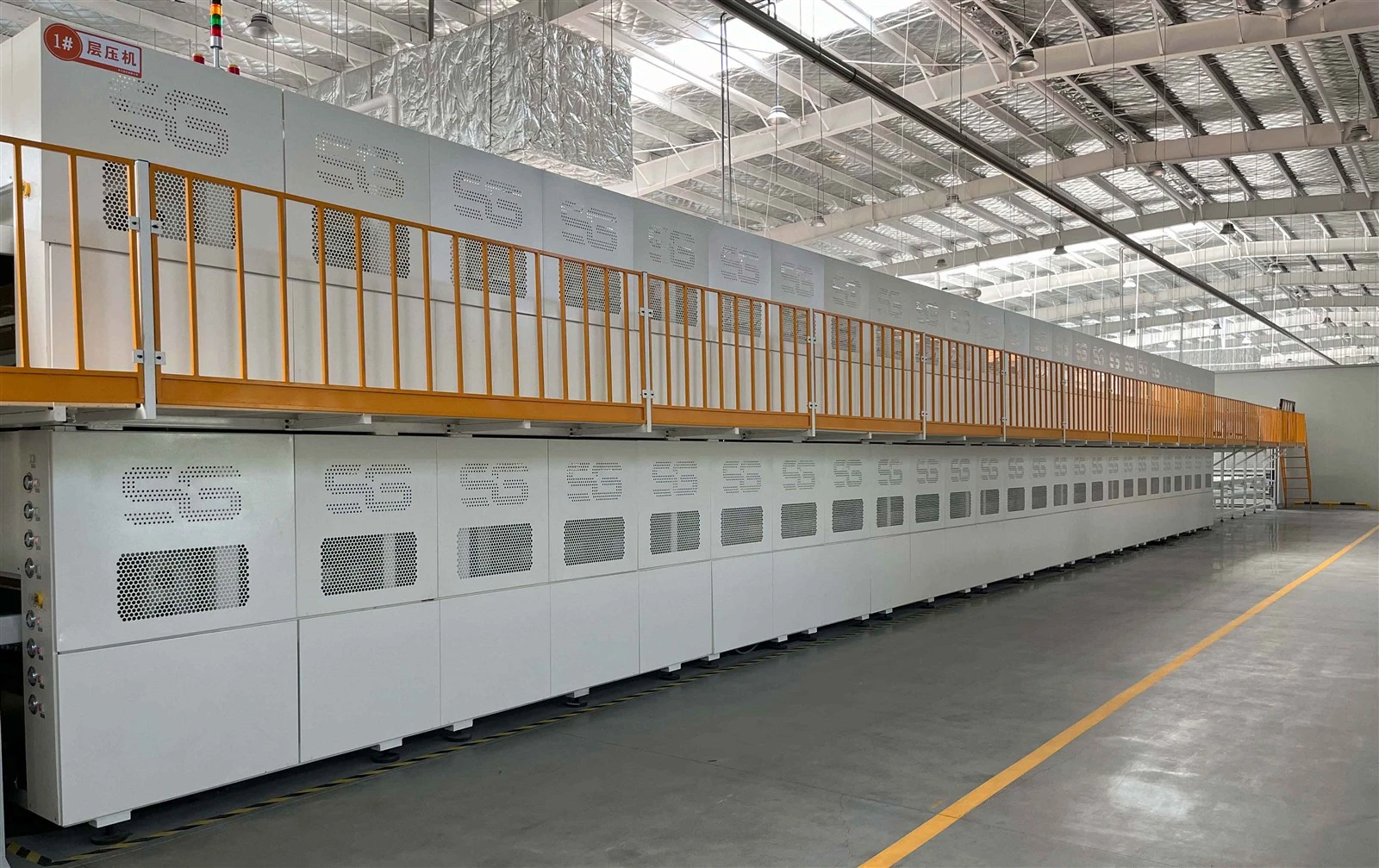

2.Magni tal-laminatur

Il-magna tal-laminazzjoni b'kamra waħda b'saff wieħed kompletament awtomatika hija magħmula prinċipalment minn stadju ta 'tmigħ (Klassi A), stadju tal-laminar (Klassi B), stadju ta' ħatt (Klassi C), u tagħmir funzjonali awżiljarju bħal vacuum cleaner, sett tal-pompa tal-għeruq, vakwu pompa, forn taż-żejt, eċċ.

Disinn ta 'modulu integrat għal tagħmir ġenerali

1.1 It-tagħmir jadotta disinn strutturali ġenerali ta 'qawwa għolja, li jista' jissodisfa l-operazzjoni normali u stabbli fit-tul f'ambjent ta 'ħidma ta' saħħa għolja;

1.2 L-adozzjoni ta 'metodu ta' tisħin taż-żejt biex tiżgura l-uniformità tat-temperatura u l-eżattezza tal-kontroll, li tiżgura b'mod effettiv il-prestazzjoni ġenerali tal-proċess tat-tagħmir;

1.3 Il-livell B, il-livell C u l-livell A jistgħu joperaw b'mod sinkroniku jew indipendenti;

1.4 Mod ta 'kontroll intelliġenti, PLC + imqassam I / O + DC24V sistema ta' kontroll DC, grad għoli ta 'awtomazzjoni, teknoloġija tal-karozzi tal-linja tbiddel kompletament il-metodi tradizzjonali tal-wajers, rata baxxa ta' falliment, u veloċità ta 'trażmissjoni ta' data mgħaġġla;

1.5 Operazzjoni ta 'touch screen ta' marka kbira, b'interface sempliċi u faċli għall-utent, u wiri tad-dejta komprensiva u funzjonijiet ta 'statistika ta' chart;

Għal aktar informazzjoni dwar l-apparat, jekk jogħġbokikkuntattjana

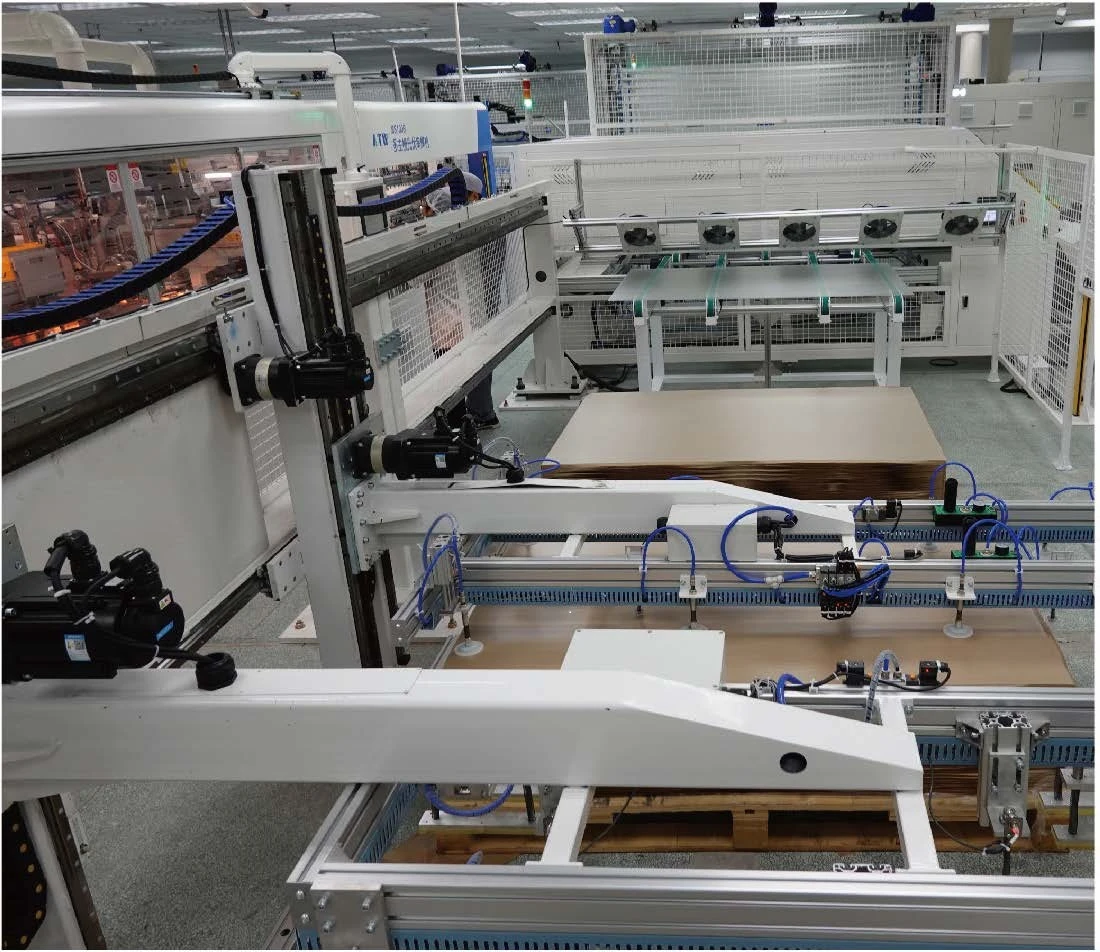

1.Tagħbija awtomatika tal-ħġieġ

1. Neħħi l-ħġieġ mill-karru tal-ħġieġ u poġġiha fuq il-linja tal-assemblaġġ
2. Il-magna tinkludi żewġ stazzjonijiet tal-ħażna tal-ħġieġ u stazzjon wieħed tal-ħażna tal-karta.
3. Id-driegħ tar-robot tal-ġbid tal-ħġieġ ipoġġi l-ħġieġ fuq il-linja tal-assemblaġġ, filwaqt li d-driegħ tar-robot tal-picking tal-karta jneħħi l-karta mill-ħġieġ.
4. Il-magna hija misjuqa minn mutur servo, u t-tazza tal-ġbid terda l-ħġieġ għall-pożizzjoni magħżula.
5. Id-driegħ robotiku ta 'fuq tal-ħġieġ huwa struttura tal-cantilever, u d-driegħ robotiku tal-picking tal-karta huwa struttura tal-cantilever.

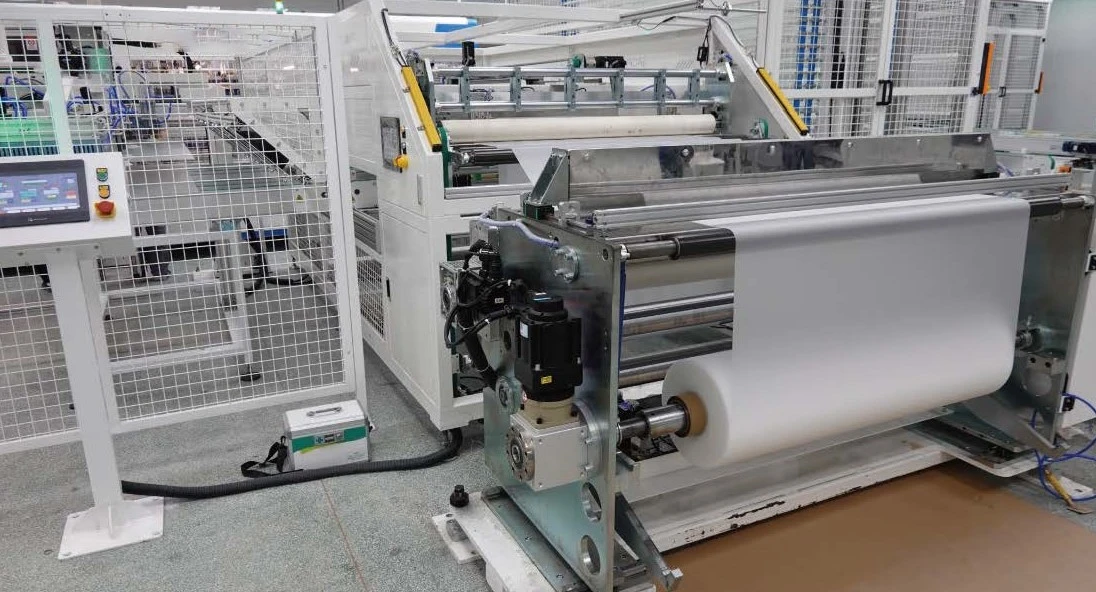

2.Auto EVA TPT qtugħ tat-tagħbija

L-ewwel tqegħid onlajn EVA + it-tieni qtugħ onlajn EVA + qtugħ online backboard
1. L-adozzjoni ta 'mekkaniżmu ta' trażmissjoni taċ-ċinturin sinkroniku misjuq minn servo motors, iggwidat minn gwidi lineari, b'pożizzjonament preċiż u tħaddim bla xkiel.
2. Din il-magna hija mgħammra b'għodda ta 'tmigħ EVA għat-tħaddim.
3. Il-veloċità tat-tiġbid ta 'EVA tista' tiġi aġġustata awtomatikament u taħdem b'mod stabbli.
4. EVA hija maqtugħa minn magna integrata biex tiżgura truf tal-qtugħ bla xkiel u pulita
5. Din il-magna għandha funzjoni ta 'drittar awtomatiku EVA, b'firxa ta' drittar ta '± 2mm.
6. Il-korp ewlieni tat-tagħmir huwa mgħammar b'għatu protettiv u għata tat-trab.

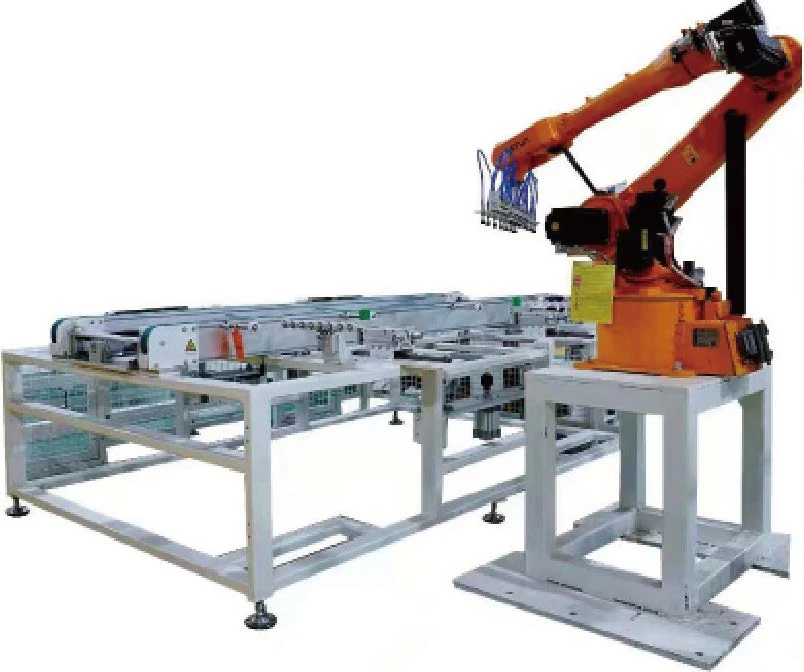

3.Lay up awtomatiku (driegħ robotiku)

1. Il-metodu ta 'tmigħ huwa qasir u twil barra, u l-funzjoni tat-tagħmir hija li tirranġahom f'sekwenza korrispondenti. In-naħa twila tas-sekwenza tal-batterija hija parallela man-naħa twila tal-komponent. Is-sistema tat-tipa lokali tista 'tintuża biex tirranġa komponenti ta' 96, 72, u 60 biċċa, u għandha funzjoni ta 'aġġustament mekkaniku.
2. Irċievi awtomatikament kordi tal-batterija, aqbad kordi tal-batterija għal pożizzjonijiet mekkaniċi, u ddritta minn qabel il-ħġieġ
3. Irċievi ħġieġ u EVA mil-linja tal-produzzjoni. Aqbad is-sekwenza tal-batterija mill-pożizzjoni mekkanika. Poġġi l-batterija f'serje fuq EVA skond l-elettrodi pożittivi u negattivi. Wara li tlesti l-azzjonijiet kollha, il-komponent joħroġ.
4. Is-sekwenza tal-batterija hija pożizzjonata permezz ta 'pożizzjonament viżwali, pożizzjonament tal-fibra ottika, u pożizzjonament mekkaniku.

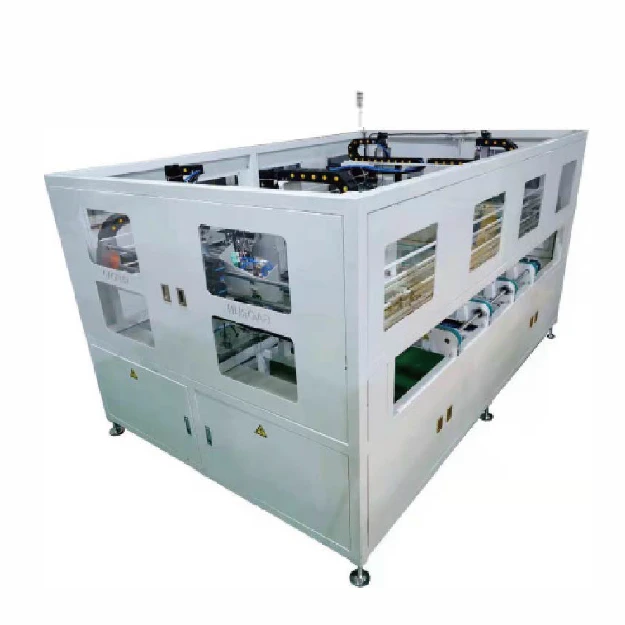

4.Magni tat-tapping awtomatiku

Mexxi n-naħa twila 'l quddiem fuq il-magna awtomatika tat-twaħħil tat-tejp, erġa' poġġiha fil-magna, u waħħal it-tejp fil-pożizzjoni magħżula fuq il-komponent.
Il-magna awtomatika tat-tejp tat-tejp tissostitwixxi x-xogħol manwali, u tiffranka l-ispejjeż tax-xogħol
1. In-naħa ta 'barra tal-magna hija qafas integrat, li huwa sabiħ.
2. Trażmissjoni ta 'kontroll tal-konverżjoni tal-frekwenza tal-mutur standard.
Meta l-komponent jiġi trasferit għall-pożizzjoni korretta, iċ-ċilindru jiddritta u jiffissa l-pożizzjoni tiegħu

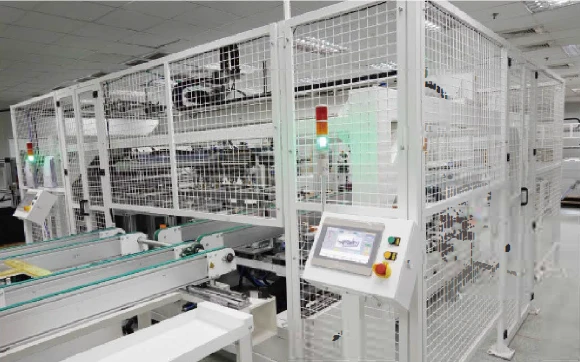

5.Inkwadrar awtomatiku

1. Servo muturi preċiżi jċaqalqu komponenti għal pożizzjonijiet speċifiċi għall-inkwadru mingħajr il-ħtieġa ta 'tħaddim manwali
2. 12-il par ta 'ġbid jiżguraw li l-ħġieġ jinġibed b'mod stabbli fuq il-magna waqt it-tfassil
Meta l-komponenti jkunu fil-pożizzjoni korretta u l-qafas ikun lest, iċ-ċilindru jiġi ddrittat u kklampjat. Il-mutur servo se jkun installat b'qafas fl-istess ħin.
3. Metodu tal-conveyor: conveyor belt sinkroniku.
4. It-tul u l-wisa 'jistgħu jiġu aġġustati skont id-daqs tal-modulu, bl-użu ta' attrezzaturi ta 'qfil malajr għal aġġustament rapidu biex jilħqu moduli differenti.
5. Mod ta 'kontroll: kontroll tal-mutur + servo drive.
6. Mod ta 'tħaddim: awtomatiku/manwali.

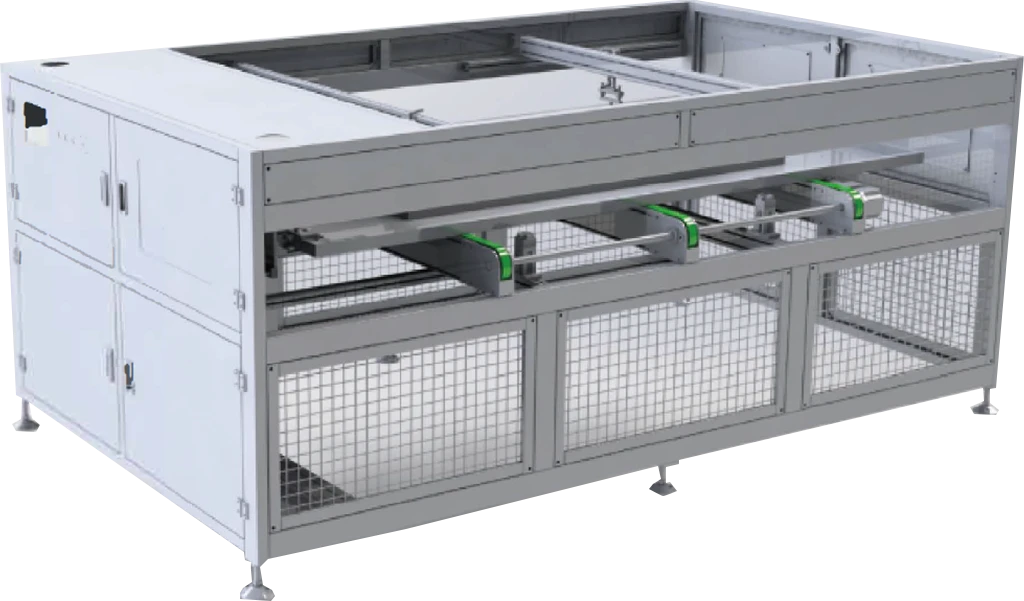

6.IV magna tal-ittestjar

1. Wara li n-naħa twila tal-komponent tidħol fit-tagħmir u tiġi ddrittata ġewwa l-magna, il-vultaġġ għoli meħtieġ jiġi fornut lill-komponent biex jittestja l-istatus ta 'insulazzjoni tiegħu
2. Wara li tixgħel fiż-żmien stabbilit, toħroġ il-komponent lil EL għall-ispezzjoni
3. Meta l-komponent jitqiegħed fil-pożizzjoni korretta, iċ-ċilindru jiġi aġġustat u ffissat fil-pożizzjoni, il-konnessjoni tal-art hija kkontrollata biex tinxtegħel, u l-vultaġġ li jiflaħ jiġi ttestjat awtomatikament wara l-ert
4. Veloċità varjabbli tal-kontroll tal-frekwenza varjabbli tal-mutur standard

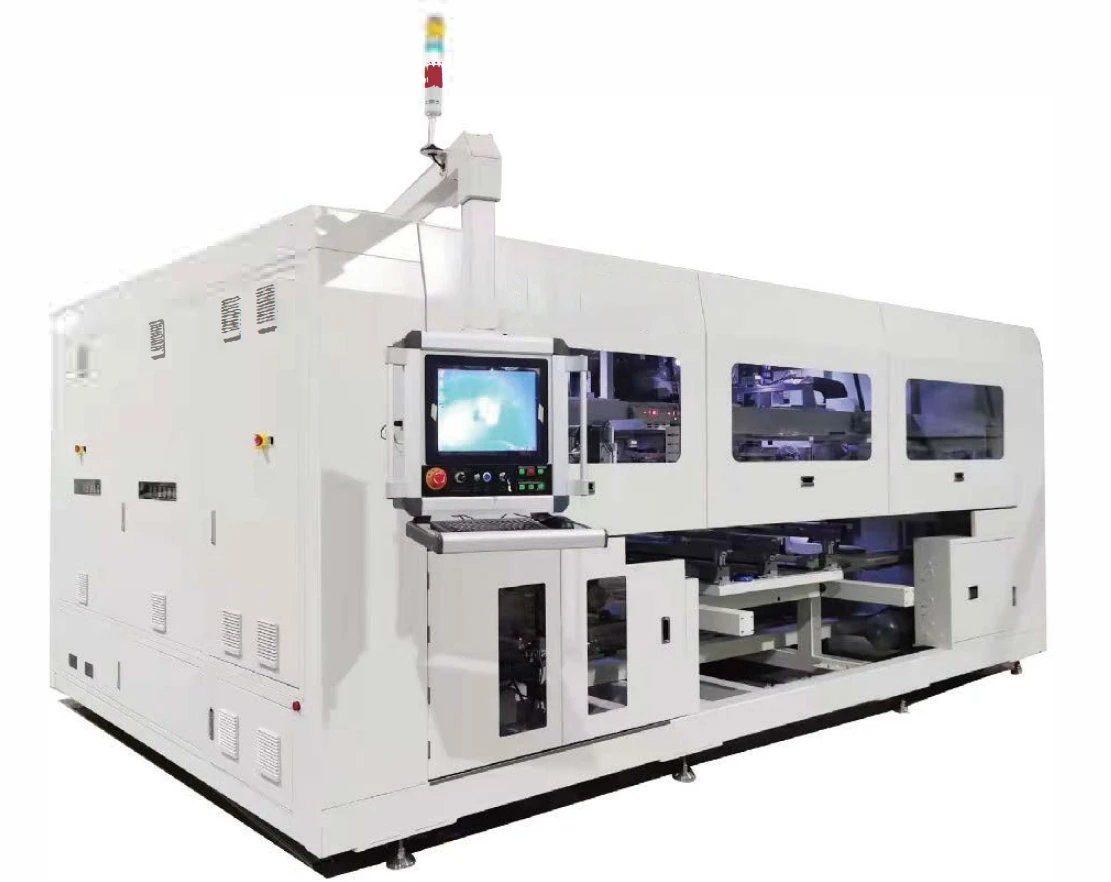

7.Magni tal-iwweldjar tal-Busbar

Funzjoni tat-tagħmir:

Iġġebbed, ikkoreġi, aqta ', liwja, u poġġi b'mod preċiż ir-ras, id-denb u l-busbars tan-nofs, u uża l-idejn tal-irfigħ biex twettaq kalibrazzjoni sekondarja fuq is-sekwenza fuq il-modulu. Il-wajers fir-ras u d-denb tas-sekwenza huma issaldjati flimkien mal-busbars f'daqqa u trażmessi għall-istazzjon tax-xogħol li jmiss. Din il-magna hija fakultattiva b'funzjoni ta 'brix taż-żebgħa sewda, funzjoni ta' skoperta ta 'wara l-issaldjar, u funzjoni ta' ippanċjar tal-busbar.

8. TAGĦMIR IEĦOR

Biex titgħallem aktar dwar informazzjoni oħra dwar l-apparat, jekk jogħġbokikkuntattjanagħall-aħħar kontenut tal-prodott u l-prezzijiet
Aħna se niddisinjaw pjan ta 'linja ta' produzzjoni adattat ibbażat fuq il-bżonnijiet tiegħek

Għaliex Agħżel Edobo Solar?

Soluzzjonijiet Komprensivi:Edobo Solar jipprovdi firxa sħiħa ta 'tagħmir tal-linja tal-produzzjoni tal-pannelli solari, mill-istringing taċ-ċelluli għal laminazzjoni u ttestjar tal-moduli.

Teknoloġija Avvanzata:Il-linji ta 'produzzjoni tagħna għandhom l-aħħar avvanzi fl-awtomazzjoni u l-kontroll tal-kwalità, li jiżguraw effiċjenza għolja u kwalità tal-pannelli tal-ogħla livell.

Imfassla għall-Bżonnijiet Tiegħek:Aħna niddisinjaw linji ta 'produzzjoni personalizzati biex jaqblu mal-ħtiġijiet speċifiċi tiegħek, u niżguraw li tista' tikseb l-għanijiet tal-produzzjoni tiegħek b'faċilità.

Appoġġ espert:B'snin ta 'esperjenza fl-industrija solari, Edobo Solar joffri appoġġ espert mill-ippjanar għall-installazzjoni u lil hinn.

Edobo Company hija mexxejja fil-ħolqien ta 'linji ta' produzzjoni ta 'pannelli solari. Bi 15-il sena ta 'għarfien espert ta' riċerka u żvilupp, aħna bdejna teknoloġiji u proċessi avvanzati biex niggarantixxu linji ta 'produzzjoni tal-ogħla kwalità u effiċjenti ħafna. It-tim tas-sengħa tagħna huwa ddedikat biex joffri soluzzjonijiet innovattivi għas-settur tal-enerġija solari, li jippermetti lill-klijenti tagħna jilħqu miri ta 'produzzjoni ta' 100MW, 300MW, jew 500MW, u b'hekk jiġġeneraw profitti sostanzjali.
