Funzjoni u Introduzzjoni

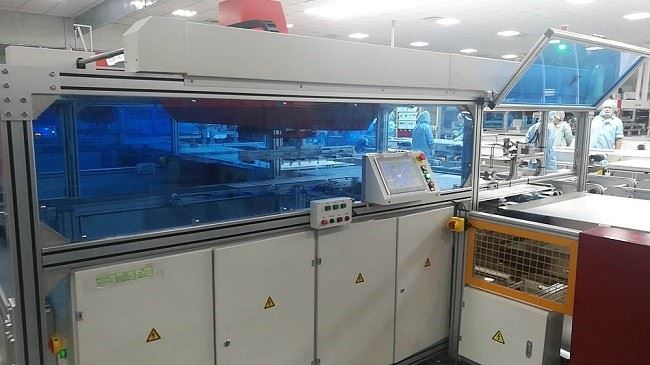

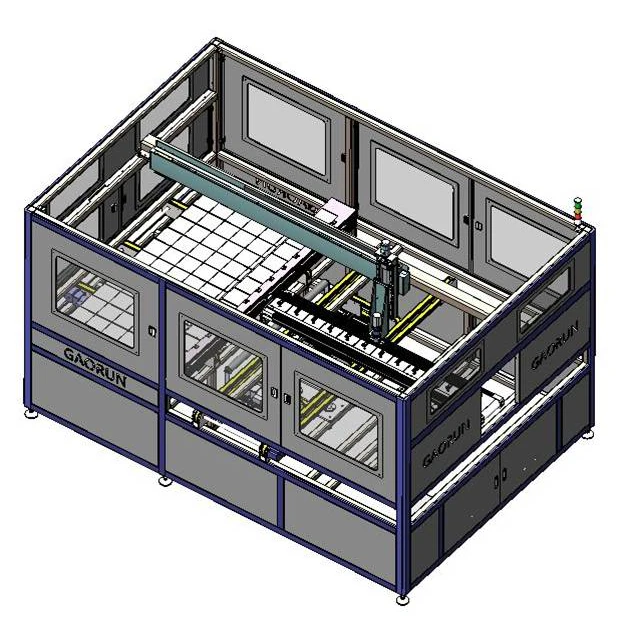

Magna awtomatika ta 'layup b'tarf twil 'il quddiem, hija waħda għal waħda li tikkorrispondi għal magna awtomatika ta' spag. It-tarf twil tas-sekwenza taċ-ċelluli huwa parallel mat-tarf twil tal-modulu. Il-magna b'sistema ta 'layup sett wieħed tista' tiġi applikata għall-layup ta '96, 72 u 60 modulu u jkollha regolamentazzjoni tal-makkinarju.
1.Riċeviment taċ-ċellula tal-korda taċ-ċellula tal-korda awtomatika. Picking-sekwenza taċ-ċelluli għall-mekkaniżmu tar-regolament. Kompli r-regolazzjoni għaċ-ċellula tal-istring.
2.Receiving tal-ħġieġ u materjal EVA mil-linja tal-produzzjoni. Kompli r-regolazzjoni għaċ-ċellula tal-istring.
3.Picking up is-sekwenza taċ-ċelluli mill-mekkaniżmu tar-regolament. Tpoġġi l-istring taċ-ċelluli għall-EVA skond l-elettrodu pożittiv u negattiv. Iwassal il-modulu wara li tispiċċa l-azzjoni kollha.
4.Iċ-ċellula tal-istring tista 'tikseb pożizzjonament viżwali, pożizzjonament tal-fibra ottika u pożizzjonament mekkaniku.
Parametru Prinċipali
Format tal-modulu:(1400-2600)mm*(800-1100)mm
Ħin taċ-ċiklu: il-ħin ta 'sekwenza b'10 jew 12 modulu huwa inqas minn 15 s/ħin ta'
spag b'6 modulu huwa inqas minn 10 s
Kapaċità massima: 2400 / siegħa
Piż: 400 kg
Qawwa nominali: 4.5 kw
Pressjoni:0.6-0.8 MPa
Format tal-konnessjoni: Φ12
Dimensjoni (LXWXH): 3500mm * 2500mm * 2200mm
Vantaġġ
1.Il-magna tuża ċinturin u virga bil-kamin li huma misjuqa minn mutur servo għat-trażmissjoni, u ggwidati minn ferrovija lineari, b'vantaġġi bħal pożizzjonament preċiż, tħaddim stabbli u veloċità għolja.
2.Il-pjanċa tal-ġbid hija magħmula minn polyurethane li ma tħalli l-ebda marka fuq is-sekwenza taċ-ċelluli wara l-irdigħ.
3.Il-magna hija mgħammra bi protezzjoni mitfi u arja mitfija.
4.Il-magna hija kompletament awtomatika li ma teħtieġ l-ebda interferenza umana.
5.Il-preċiżjoni tal-lokalizzazzjoni tas-sekwenza taċ-ċelluli hija ± 0.3 mm.
6.Sitt kordi taċ-ċelluli b'intervall bejn 1 ~ 10 mm.
7.Dimensjoni tas-sekwenza taċ-ċelluli hija 125/156,6 ~ 12 pcs.
8.Main busbar b'2 busbar/3 busbar/4 busbar/5 busbar.
|
