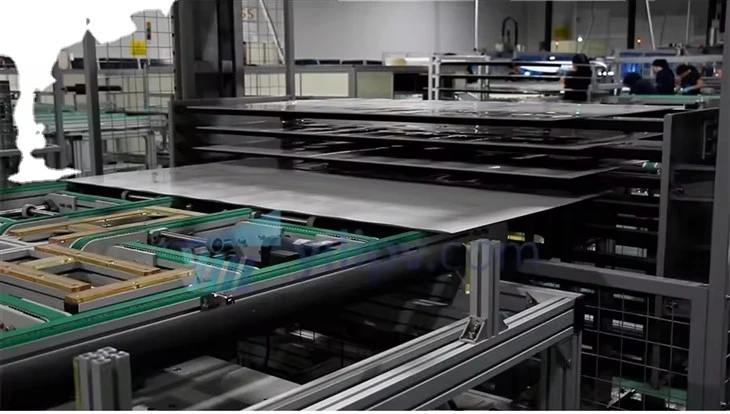

Kompożizzjoni tal-Linja ta 'Produzzjoni tal-Panew Solari ta' 100MW
Deskrizzjoni
Parametri tekniċi

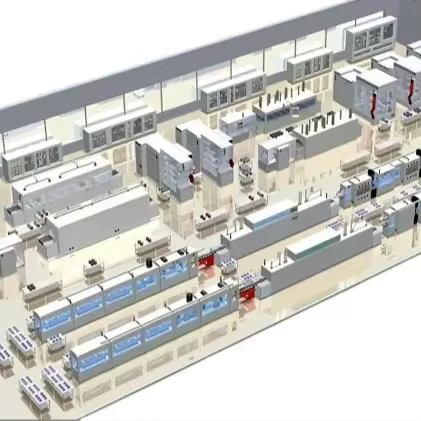

Linja tal-Produzzjoni tal-Panew Solari Kompożizzjoni tal-linja tal-produzzjoni tal-pannelli solari 100MW:
Kompożizzjoni tal-linja tal-produzzjoni tal-pannelli solari 100MW:
Speċifikazzjoni tal-linja tal-produzzjoni:
1. Linja ta 'produzzjoni tal-modulu 100MW (1).
2. Taħbit: Inqas minn jew ugwali għal 45 sekonda/blokk.
3. Tip ta 'pannell prodott: pannell solari konvenzjonali b'ċelloli sħaħ/nofs ċelloli.
4. Daqs taċ-ċellula solari: 166-210mm.
5. Daqs tal-pannell solari: L(1956~2300mm) x W(990~1200mm) x T(25~45mm).
6. Tip ta 'żigarella solari: żigarella ċatta tal-iwweldjar;

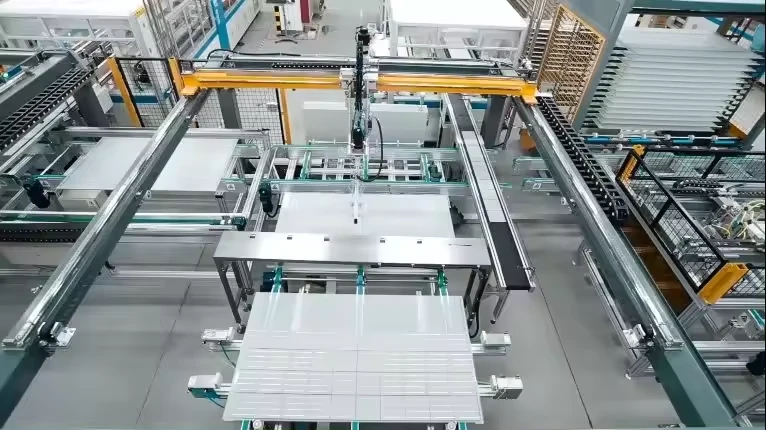

Ħarsa ġenerali lejn il-linja tal-produzzjoni:
Qabel il-laminazzjoni: żona tat-tagħbija tal-ħġieġ, żona tat-tagħbija EVA, tfassil tat-tipa, żona tal-issaldjar tal-karozzi tal-linja, żona tat-tagħbija EVA u backplane, żona ta 'spezzjoni u tiswija ta' qabel is-saff EL/VI, munzell (proċess ta 'caching tal-komponent tal-linja tal-produzzjoni), sistema tal-conveyor
Wara l-laminazzjoni: żona ta 'tirqim u inkullar u qafas, żona ta' wweldjar u inkullar tal-junction box, linja ta 'tqaddid, żona ta' tindif u ttestjar, żona ta 'binning, sistema tal-conveyor
Il-funzjoni tal-magni prinċipali
|
Nru. |
Isem tat-tagħmir |
Deskrizzjoni |
|
1 |
Stringer taċ-ċelluli awtomatiku |
Stringer taċ-ċelluli awtomatiċi biex iwweldja ċelluli solari ta '5, 6, 9, 10, 11, 12 bb fis-sekwenza taċ-ċelluli solari awtomatikament f'konnessjoni tas-serje |
|
2 |
Magna awtomatika tat-tqattigħ u t-tqegħid EVA |
Il-magna awtomatika tat-tqattigħ u t-tqegħid EVA hija magħmula minn conveyor tat-trażmissjoni tal-ħġieġ, mekkaniżmu ta 'pożizzjonament, qtugħ awtomatiku u |
|
3 |
Laminatur |
Laminator jintuża għall-laminar tal-pannelli solari. |
|
4 |
Magna tal-qafas |
Il-magna tal-inkwadru tintuża biex tfassal il-modulu PV awtomatikament. |
|
5 |
Trolli tal-linja tal-produzzjoni tal-pannelli solari |
It-tròli tal-linja tal-produzzjoni tal-pannelli solari jintużaw għat-trasport tal-Ħġieġ / Moduli / Panel fi stadju differenti tal-produzzjoni. |
|
6 |
IV tester |
IV tester jintuża prinċipalment biex jittestja u jirreġistra l-parametri tal-prestazzjoni tal-modulu taċ-ċelloli solari. |
It-tags Popolari: Kompożizzjoni tal-linja tal-produzzjoni tal-pannelli solari 100mw, iċ-Ċina fornituri tal-kompożizzjoni tal-linja tal-produzzjoni tal-pannelli solari 100mw, fabbrika
